Penggilingan adalah salah satu proses pemesinan yang paling umum di manufaktur modern. Ini melibatkan penggunaan alat pemotong berputar untuk menghilangkan material dari benda kerja, membentuknya menjadi bentuk yang diinginkan dengan akurasi dan efisiensi tinggi. Kualitas pemotongan, kecepatan operasi, dan bahkan jenis bahan yang dapat dikerjakan sangat bergantung pada pemotong yang digunakan. Pemotong penggilingan adalah jantung dari proses ini, dan mereka datang dalam berbagai bentuk dan desain, masing -masing dibuat untuk tujuan tertentu.
Untuk pemula dalam pemesinan, variasi pemotong penggilingan dapat terasa luar biasa, tetapi memahaminya sangat penting untuk memilih alat yang tepat. Dalam artikel ini, kami akan mengeksplorasi berbagai jenis pemotong penggilingan, cara kerjanya, dan aplikasi apa yang paling cocok untuk mereka. Pada akhirnya, Anda akan memiliki gambaran yang jelas tentang alat yang memungkinkan penggilingan presisi.
Pemotong penggilingan adalah alat putar dengan tepi pemotongan yang menghilangkan bahan dari benda kerja. Tidak seperti putar, di mana benda kerja itu sendiri berputar, dalam penggilingan pemotong berputar sementara benda kerja biasanya dipasang pada posisi atau bergerak di sepanjang jalur yang terkontrol. Bentuk pemotong, jumlah tepi pemotongan, dan bahan pemotong semua mempengaruhi hasil pemesinan akhir.
Pemotong biasanya terbuat dari baja berkecepatan tinggi (HSS), karbida, atau paduan canggih lainnya yang dapat menahan panas dan tekanan pemotongan. Mereka dipasang pada mesin penggilingan dan datang dalam ukuran mulai dari alat presisi yang sangat kecil hingga pemotong industri besar. Kategori utama pemotong penggilingan ditentukan oleh geometri dan fungsi yang dimaksudkan.

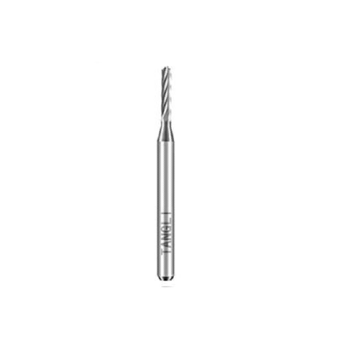

Pabrik akhir mungkin adalah jenis pemotong penggilingan yang paling dikenal secara luas. Mereka terlihat seperti latihan tetapi berbeda dalam satu aspek penting: sementara bor memotong hanya dalam arah aksial, pabrik ujung dapat memotong secara aksial dan radial. Ini berarti pabrik akhir adalah alat serbaguna yang digunakan untuk slotting, profil, contouring, dan bahkan terjun ke dalam material.
Akhir pabrik datang dalam bentuk yang berbeda. Pabrik ujung datar membuat tepi yang tajam dan pantat datar, membuatnya ideal untuk pemesinan slot dan langkah yang tepat. Pabrik ujung hidung bola memiliki ujung bulat, memungkinkan mereka untuk menghasilkan kurva halus dan permukaan 3D, sering digunakan dalam pembuatan cetakan dan produksi bagian yang kompleks. Ada juga pabrik ujung sudut-radius, yang menggabungkan kekuatan tepi bundar dengan aksi pemotongan ujung datar, mengurangi keausan pahat dan memperpanjang kehidupan.
Perbedaan penting lainnya adalah antara pabrik tunggal dan ujung ganda. Pabrik satu ujung memiliki satu ujung pemotongan dan betis, sementara pabrik ganda fitur tepi pemotongan di kedua ujungnya, memungkinkan operator untuk membalikkan alat setelah satu sisi usang, menghemat biaya.
Pabrik wajah adalah pemotong yang lebih besar yang dirancang terutama untuk pemesinan permukaan yang besar dan rata. Mereka biasanya terdiri dari tubuh pusat yang menampung beberapa sisipan pemotongan yang dapat diganti, yang melakukan pemotongan yang sebenarnya. Desain ini membuat pabrik wajah menjadi efisien dan ekonomis, karena sisipan aus dapat diganti tanpa membuang seluruh pemotong.
Karena mereka menutupi area permukaan yang lebar dengan setiap umpan, pabrik wajah sangat ideal untuk operasi kasar, benda kerja yang meratakan, atau menyiapkan permukaan untuk finishing. Mereka banyak digunakan di industri seperti manufaktur otomotif dan kedirgantaraan, di mana permukaan datar yang besar harus dikerjakan dengan cepat dan tepat.
Pabrik pelat panjang, pemotong silindris yang digunakan untuk pemesinan tugas berat dari permukaan lebar. Tidak seperti pabrik wajah, yang menggunakan beberapa sisipan, pabrik pelat memiliki tepi pemotongan di sekitar lingkar mereka. Mereka sering diterapkan dalam pemesinan blok logam besar atau dalam operasi yang perlu menghilangkan sejumlah besar bahan dalam satu pass.
Meskipun kurang umum di bengkel yang lebih kecil karena ukurannya, pabrik pelat tetap penting dalam pemesinan industri yang berat. Kemampuan mereka untuk menangani operasi yang menuntut membuat mereka cocok untuk pabrik rolling baja dan lingkungan produksi di mana efisiensi adalah kuncinya.
Pemotong samping dan wajah adalah alat khusus yang dirancang untuk memotong slot dan alur. Mereka menyerupai bilah gergaji melingkar tetapi lebih tebal dan lebih kuat, dengan memotong gigi tidak hanya di pinggiran tetapi juga di samping. Fitur ini memungkinkan mereka untuk memotong lebar dan kedalaman slot dalam satu umpan.
Pemotong ini sering digunakan dalam pemotongan keyway, pemesinan T-slot, dan aplikasi di mana alur presisi diperlukan. Mereka tersedia dalam konfigurasi gigi lurus dan terhuyung -huyung, dengan gigi terhuyung -huyung menawarkan pemotongan yang lebih halus dan mengurangi getaran selama pemesinan.
Pemotong terbang adalah alat sederhana tetapi efektif yang sering digunakan untuk pemesinan permukaan datar dengan akurasi tinggi. Mereka terdiri dari alat pemotong satu titik yang dipasang pada dudukan yang berputar. Tidak seperti pemotong multi-edge, pemotong terbang dipotong dengan satu tepi pada satu waktu, yang dapat menghasilkan lapisan permukaan yang sangat baik jika digunakan dengan benar.
Meskipun lebih lambat dibandingkan dengan pabrik wajah, pemotong terbang populer di bengkel kecil dan ruang alat karena keserbagunaan dan efektivitas biaya mereka. Mereka dapat dengan mudah disesuaikan dengan bit pahat yang berbeda, membuatnya dapat beradaptasi untuk bahan yang berbeda dan kebutuhan permukaan.
Pabrik berongga kurang umum tetapi sangat berguna dalam operasi tertentu. Mereka adalah pemotong tubular dengan tepi pemotongan di permukaan bagian dalam, yang dirancang untuk menginstruksikan diameter luar dari benda kerja silindris. Pada dasarnya, mereka bekerja seperti bor luar, membentuk poros dan komponen bulat.
Pabrik berongga sering digunakan untuk menghasilkan diameter yang konsisten dalam pemesinan sekrup, pembuatan baut, atau operasi di mana akurasi dalam dimensi eksternal sangat penting.
Pabrik benang adalah pemotong khusus yang digunakan untuk mesin mesin ke dalam lubang. Tidak seperti Taps, yang memotong benang dengan membentuknya dalam satu pass, pabrik utas secara bertahap mengukir profil utas dengan beberapa umpan, menawarkan lebih banyak kontrol dan akurasi.
Salah satu keuntungan utama dari penggilingan utas adalah keserbagunaan. Satu alat dapat membuat benang dengan diameter yang berbeda, selama pitchnya sama. Ini membuat mereka sangat berharga dalam pemesinan CNC, di mana presisi dan fleksibilitas penting.
Pemotong gigi dirancang khusus untuk pembuatan gigi. Mereka datang dalam profil yang berbeda untuk memotong gigi gigi dari berbagai bentuk, seperti memacu roda gigi, roda gigi bevel, atau roda gigi heliks. Pemotong ini direkayasa dengan hati -hati agar sesuai dengan geometri yang diperlukan untuk meshing dan kinerja gigi yang tepat.
Pemotongan gigi adalah bidang yang sangat khusus, dan pemotong yang digunakan harus memberikan presisi yang ekstrem. Bahkan kesalahan kecil dalam bentuk gigi dapat menyebabkan roda gigi dipakai dengan cepat atau gagal di bawah beban, itulah sebabnya pemotong gigi dibuat untuk toleransi yang sangat ketat.
Pemotong pas digunakan untuk membuat slot pas, yang biasanya digunakan dalam desain alat mesin dan sambungan kayu. Pemotong ini memiliki sisi miring yang menghasilkan profil trapesium khas dari sambungan pas. Dalam pengerjaan logam, pemotong pas sering digunakan untuk komponen geser mesin seperti pemegang alat dan panduan.
Karena bentuk pas memberikan interlocking mekanis yang kuat, pemotong ini memainkan peran penting dalam aplikasi yang membutuhkan sambungan yang tahan lama dan tepat.
Meskipun disebutkan sebelumnya sebagai jenis pabrik akhir, pemotong hidung bola layak mendapat perhatian khusus karena pentingnya mereka dalam manufaktur modern. Kiat bundar mereka membuatnya sangat diperlukan untuk pembentukan 3D, pemesinan cetakan yang kompleks, dan permukaan yang dipahat. Industri seperti kedirgantaraan, otomotif, dan pembuatan die sangat bergantung pada pemotong hidung bola untuk menghasilkan permukaan aerodinamik dan rongga yang rumit.
Pemotong hidung bola juga dihargai untuk mengurangi konsentrasi tegangan di sudut yang tajam, membantu meningkatkan penampilan dan kekuatan bagian mesin.
Pemotong T-slot dirancang untuk membuat alur berbentuk T yang sering ditemukan di tabel alat mesin dan perlengkapan pemangkasan. Slot ini memungkinkan klem dan baut untuk mengamankan benda kerja dengan kuat selama pemesinan. Pemotong T-slot memiliki leher sempit dan kepala pemotongan yang lebih lebar, memungkinkan mereka untuk memotong bagian bawah slot secara efektif.
Desain mereka membuat mereka sangat diperlukan dalam pengaturan lokakarya, memastikan bahwa mesin dan alat dapat digunakan dengan aman dan efisien.
Memilih pemotong kanan sama pentingnya dengan mengoperasikan mesin itu sendiri. Faktor -faktor seperti jenis material, permukaan akhir yang diperlukan, kedalaman potongan, dan daya mesin semua mempengaruhi pilihan. Untuk permukaan yang kasar, pabrik wajah atau pabrik pelat mungkin yang terbaik, sementara profil rumit membutuhkan pabrik akhir atau pemotong hidung bola. Untuk slot dan alur, pemotong samping dan wajah atau pemotong T-slot sangat penting, sementara pabrik benang dan pemotong roda gigi disediakan untuk aplikasi khusus.
Bahan pemotong juga penting. Alat karbida bertahan lebih lama dan dipotong lebih cepat tetapi lebih mahal, sementara baja berkecepatan tinggi lebih terjangkau dan cocok untuk operasi yang kurang menuntut. Dalam pemesinan CNC modern, pemotong yang dilapisi dengan titanium nitrida atau lapisan pelindung lainnya banyak digunakan untuk memperluas masa pakai pahat dan meningkatkan kinerja.
Pemotong penggilingan adalah pahlawan pemesinan tanpa tanda jasa. Dari pabrik akhir sederhana hingga pemotong gigi khusus, masing -masing jenis memiliki peran unik yang memungkinkan manufaktur modern. Memahami alat -alat ini membantu ahli mesin memilih pemotong yang tepat untuk pekerjaan, meningkatkan efisiensi, akurasi, dan kualitas permukaan. Sementara varietas mungkin tampak luar biasa pada awalnya, itu mencerminkan kompleksitas tugas pemesinan modern, di mana tidak ada pemotong tunggal yang dapat memenuhi semua kebutuhan.
Singkatnya, jenis pemotong penggilingan termasuk pabrik ujung, pabrik wajah, pabrik pelat, pemotong samping dan wajah, pemotong terbang, pabrik berlubang, pabrik benang, pemotong gigi, pemotong pas, pemotong hidung bola, dan pemotong T-slot, antara lain. Masing -masing membawa kekuatannya sendiri, dan ketika dipilih dengan bijak, mereka memungkinkan produsen untuk menciptakan segalanya mulai dari slot sederhana hingga komponen ruang angkasa yang rumit. Penguasaan alat -alat ini adalah landasan rekayasa presisi, dan kepentingannya tidak dapat dilebih -lebihkan di dunia pemotongan logam dan seterusnya.
